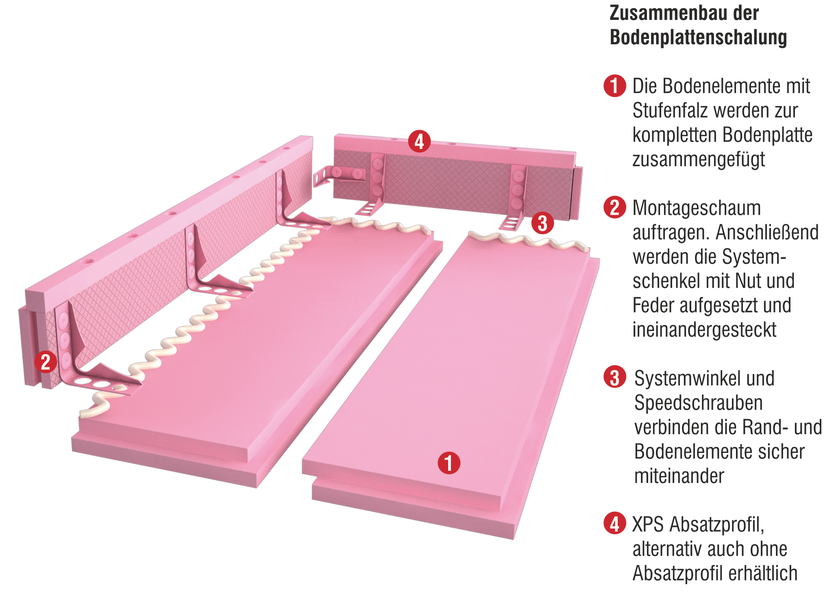

Bodenplattendämmschalung – die Basis zum perfekten System
Das Material: Extrudiertes Polystyrol (XPS)
XPS ist ein geschlossenzelliger, harter Dämmstoff aus Polystyrol, FCKW-, HFCKW- und HFKW-frei geschäumt.
XPS besitzt besonders gute wärmedämmende Eigenschaften; eine hohe mechanische Belastbarkeit und ist unempfindlich gegen Feuchtigkeit.

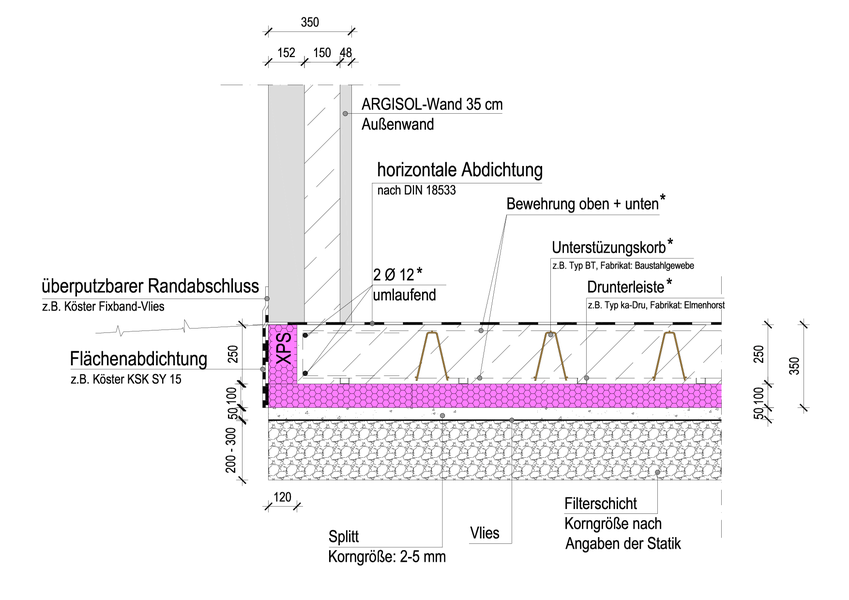

Bodenplattenschalungmit ARGISOL®-Wandsystem 35 cm
 |

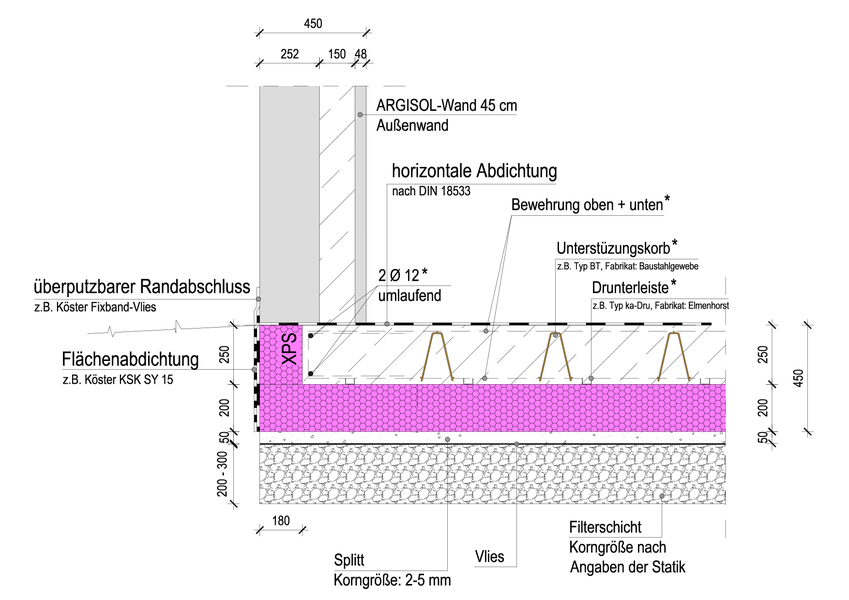

Bodenplattenschalung mit ARGISOL®-Wandsystem 45 cm
 |
– OHNE KELLER –
Horizontale und Vertikale Abdichtung der Bodenplatte und der ARGISOL®-Wand nach DIN 18533 beachten!
Die Ausführung erfolgt nach Angaben der Bauleitung und nach Überprüfung der Bodenverhältnisse.Die hier angegebene Darstellung hat keine Gültigkeit für die tatsächlich erforderliche Ausführung.
Technische Daten:
| Belastbarkeitsgruppe: | BG 30 |
| Wärmeleitgruppe [WLG]: | 035 bis 80 mm |
| 040 bis 100 mm | |
| Bemessungswert DIN 4108: | 0,034 W/mK ( 30- 60 mm) |
| 0,036 W/mK ( 70- 80 mm) | |
| 0,037 W/mK (100-160 mm) | |
| 0,039 W/mK (180-200 mm) | |
| Rohdichte: | 35 kg/m³ |
| Druckspannung bei 10%: | CS(10/Y) 300 kPa = 30 t/m² |
| Diffusionswiderstandszahl: | μ = 80-200 |
| Brandverhalten EN13501-1: | E |
| Elastizitätsmodul: | 12 N/mm² = 12 000 kPa |
| Anwendungstemperatur: | 70°C |
 |

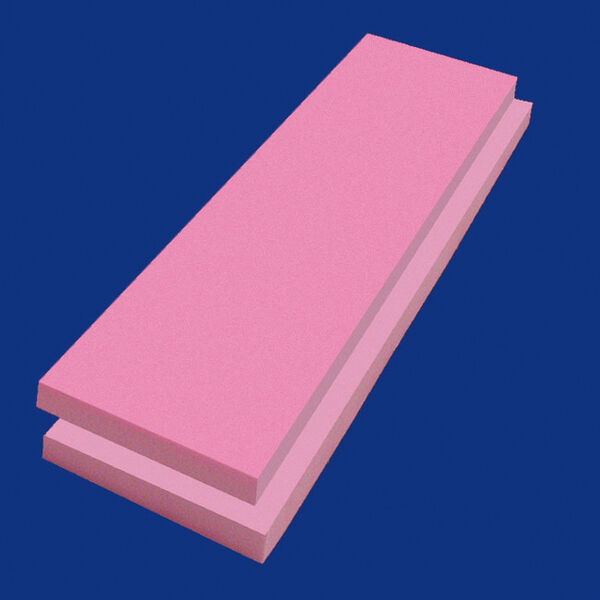

| Dämmstoff: | extrudiertes Polystyrol (XPS), |
| Dicke: | 100-200 mm |
| (andere Dicken auf Anfrage) | |
| Stufenfalz, glatte Oberfläche | |
| Druckfestigkeit: | 300 kPa |
| (500 kPa und 700 kPa auf Anfrage) | |
| Bodenelement: | 1250 x 600 mm |
 |

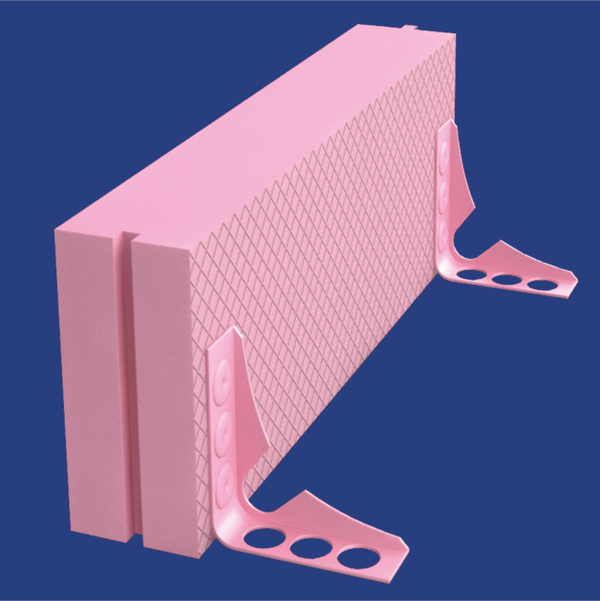

| Dämmstoff: | extrudiertes Polystyrol (XPS), |
| Dicke: | 60/120/180 mm |
| (andere Dicken auf Anfrage) | |
| seitlich Nut und Feder, gewaffelte Oberfläche | |
| Druckfestigkeit: | 300 kPa |
| (500 kPa und 700 kPa auf Anfrage) | |
| Elementlänge: | 2000 mm |
| konfektioniert mit je fünf Systemwinkel pro Element | |
| Zubehör: | Anteilig Speed-Schrauben |
| zur Befestigung der Systemschenkel auf dem Bodenelement |
